产品型号:

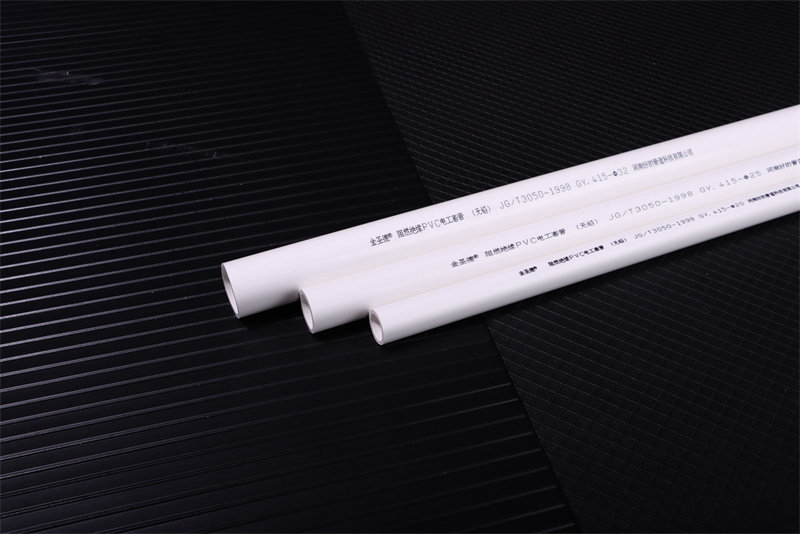

1、U-PVC绝缘电工套管及配件:

(1)按机械性能分类:

a)低机械应力型绝缘电工套管，简称轻型;

b)中机械应力型绝缘电工套管，简称中型;

c)高机械应力型绝缘电工套管，简称重型;

d)超高机械应力型绝缘电工套管，简称超重型。

(2)按弯曲特点分类:

a)冷弯型绝缘电工套管;

b)非冷弯型绝缘电工套管;

c)波纹绝缘电工套管。

(3)按温度分类(见下表):

(4)型号格式：

(5)代号规定:

a)名称代号:

主称一套管，G;

品种一硬质管，Y;

半硬质管，B;

波纹管，W。

b)特性代号:

轻型，2;

中型，3;

重型，4;

超重型，5。

c)主参数代号:

温度等级-25型，25;

 -15型，15;

-5型，05;

-90型，90;

-90/-25型，95。

公称尺寸:16,20,25,32,40,50,63

(6)标志示例:

CY·405-25

表示温度等级为-5型，机械性能为重型，公称尺寸为25的硬质绝缘电工套管。

技术性能：

执行国家建筑工业行业标准：JG/T 3050-1998

产品特点:

1、重量轻，易安装、运输;

2、外形美观，管壁光滑，摩擦阻力小:

3、难燃、绝缘;

4、管材及配件永不生锈:

5、规格、配套齐全。

适用范围:

保护建筑物内电线、电缆的布线、埋设，钢筋预埋等。

包装:

管材一般采用成束并使用塑料袋包装，每束重量不应超过25kg。管件按不同形状和尺寸采用盒式或袋式包装。包装也可根据用户的要求协商确定。

运输:

管材、管件在装卸和运输时，应避免曝晒、雨淋及机械损伤。

贮存:

管材、管件不应露天存放，堆放高度不宜超过1.5m，距热源不小于1m。产品的贮存期限自生产之日起一般不超过2年。

套管施工:

1、根据设计图要求，确定套管、线盒、灯头盒、电箱等的准确位詈并进行弹线定位，在相应的位置标出尺寸。

2、预制加工弯管，弯管可采用冷弯法和热弯法。套管及配件的敷设、安装和预制弯管时，建议在温度不低于-15℃的环境下进行。

(1)冷弯法:管径在25mm及其以下可以使用冷弯法。

(2)断管:小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平、铣光。

(3)用膝盖冷弯:将弯管弹箭插入PVC套管内需要弯曲的位置，两手抓牢套管的两边，顶在膝盖上用手板，直

至弯出所需的弯度，然后抽出弯管弹簧(当弯管长度较长时，可用绳子或铁丝绑住弹簧的一边，以便套管弯曲后拉出弹簧)。

(4)用手扳弯曲器冷弯:将套管插入配套的弯管器，手扳至所需的弯度，然后抽出弯管弹簧。

(5)热弯法:用电炉子、热风机等将套管需要弯曲处均匀烘烤，待加热到可随意弯曲时，立即将套管放在木板上，固定套管的一边进行逐步弯曲，直至弯曲出所需的弯度，然后用冷湿布抹擦弯曲位置冷却定型，再抽出弯管弹簧。在热弯过程中要注意避免套管出现烤伤、变色、破裂等问题。套管弯曲处的凹扁度不宜过大，弯曲半径应大于6D(D为套管直径)。

3、套管敷设。

(1)套管连接:套管可采用粘接法连接。套管粘接时必须使用专用胶粘剂，接驳应到位，确保连接牢固。套管的长度不应小于管直径的3倍。

(2)套管垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点，距两端300-500mm处应各加一个固定点。

(3)套管敷设时，应尽量减少弯曲，当套管直线段的长度超过15m时，或直角弯有3个且长度超过8m时，均应在中途安装接线盒。

(4)暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15mm。

(5)套管敷设剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不要剔得过大、过宽，不要造成土建结构缺陷。在混凝土、楼板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。

4、扫管穿带线:

(1)对于混凝土结构(墙、楼板)应及时进行扫管，以便于在混凝土未终凝时修补管路。

(2)对于砖墙结构的，应在抹灰前进行扫管，以便及时修复。经过扫管后确认管路畅通，应及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。

电工套管穿线参考数量表：
